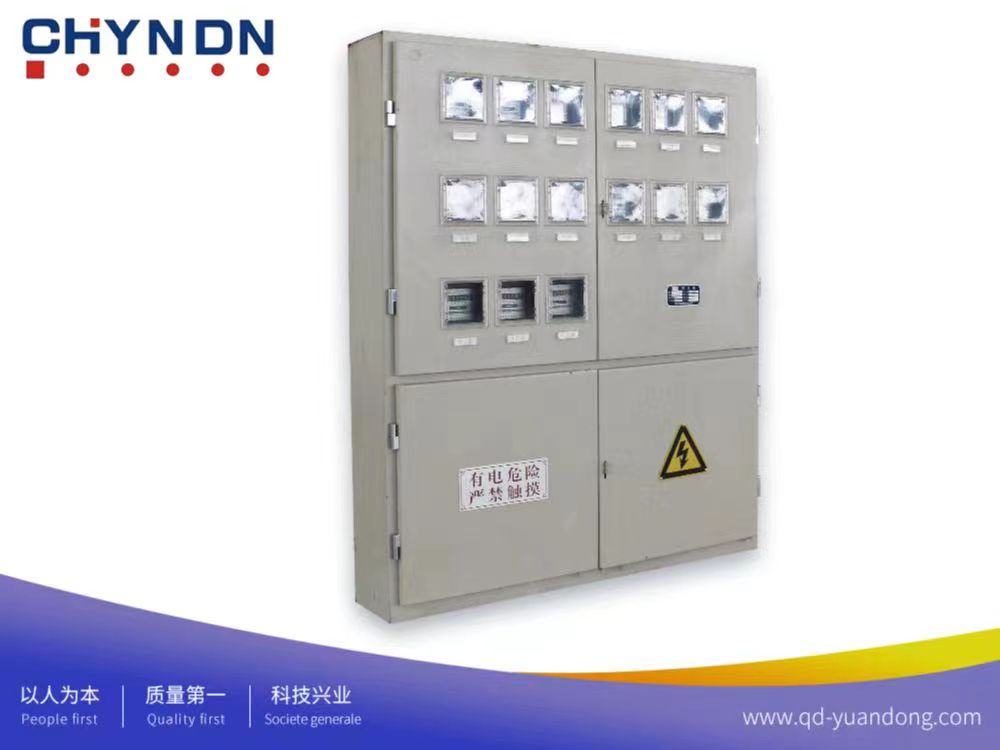

XM配電箱由箱體、門、安裝板、母排及各種開關元器件、電能表等構成，箱體1.0mm，箱門1.2mm厚冷軋鋼板沖壓、折彎、焊接制成。箱門開啟角度>90°。門上設防盜鎖，以防非專業人員開啟。門內設防護擋板，上面開有電能表觀察窗以便觀察電能表讀取電能數字。開關手柄操作開口，防止非專業人員觸及帶電部件。箱內的電能表和塑料外殼式斷路器直接安裝在元件安裝板支架上，其他出線開關、插座元件用導軌安裝，導軌裝在開關支架上，開關支架用螺釘固定在安裝板上，導軌和開關支架都是鍍鋅件。樣機進出線方式為下進線下出線。母排為銅排。
樣機操作方式：正面手動操作，前面維護。
保護接地措施：在箱內左側設TMY接地排，有接地點M8和接地標志，箱門用軟銅編織帶與箱體連接，整個箱體結構形成了連續的保護電路。
防腐蝕措施：柜體表面采用環氧粉末靜電噴涂，具有附著力強，質感好的特點，所有金屬附件都經鍍鋅處理。

主要技術參數：
額定工作電壓：AC380V
額定絕緣電壓：AC500V
主母線的額定電流和額定短路耐受強度：250A，4kA/6kA
主開關的分斷能力：35kA/17.5
主開關的額定電流、極限短路分斷能力和運行短路分斷能力：250A，35kA，17.5kA
過電壓類別：Ⅲ?
材料組別：Ⅲa
污染等級：  3
電氣間隙：≥5.5mm
爬電距離：≥6.3mm
本單元系列額定電流等級有：250A、225A、200A、180A、160A、140A、125A、100A、80A、63A、60A、50A、40A、32A、30A、25A、20A、16A、10A；

XM250A-10ACQC產品認證證書
